濾波補償裝置跟著我國配電網主動化的不斷發展，對配電網無功平衡提出了更高的要求。無功電源好像有功電源相同，是確保電力體系電能質量、電壓質量、下降網絡損耗以及安全運轉所不行短少的部分。無功功率和有功功率相同也是輸配電網中不行短少的組成部分，無功功率對供電體系的正常運轉是十分重要的。功率因數過低，電氣設備將得不到充沛利用、電力網絡的傳輸才能也會下降、損耗添加、體系電壓下降還會導致設備損壞。可見，處理好網絡補償問題，對網絡降損節能有著極為重要的含義。
無功功率同有功功率相同有必要保持平衡，負載所需求的理性無功有必要要由電網中裝設的無功電源(發電機、調相機、停止無功補償器、并聯電容器等)發出的容性無功來供給補償。下降電力線路無功功率的有用途徑就是人工無功補償以進步線路功率因數，所謂無功補償，是指在電網中設備并聯電容器、同步調相機等設備，以向理性負荷設備供給無功功率，然后削減由輸電線路運送的無功功率。在長距離輸電線路中挑選合適地址裝設無功動態補償設備，可以改進電網安穩功能、進步輸電才能。

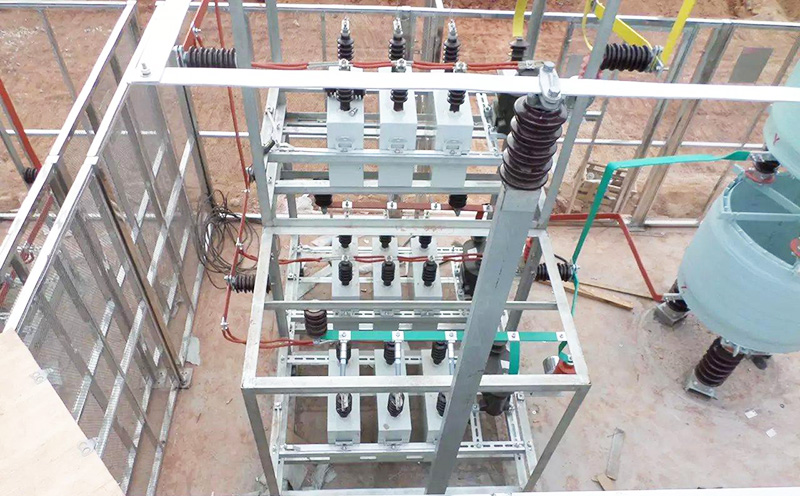

比較常用的辦法就是并聯電容器進行無功補償。在輸電線路上裝設并聯電容器進行無功補償不光可以補償線路損耗，而且可以給線路供給無功電源。電力體系中網絡元件及負荷的阻抗主要是電理性的，如：變壓器、輸電線、異步電動機以及大多數家用電器，這些負荷的天然功率因數約為0.6～0.8，正是因為電網中存在如此很多的理性負載，所以就需求供給滿足的無功功率。而由電源供給的無功功率是有限的，因而有必要采納無功補償辦法。假如不通過無功補償而直接接入電網，這些無功功率都將由發電機供給而且要通過長距離的輸電線路傳送，這勢必會添加電網負載、電壓降和線路損耗，顯然是不合理、不經濟、也是不行能的。而最合理、最有用的辦法就是在需求消耗無功的當?shù)鼗蜞徑偷匕l(fā)生無功，具體辦法就是在需求無功的當?shù)氐木徒m當方位設備所需容量的電容器。并聯電容器是電力體系中常用的一種無功補償?shù)脑O備。本文研討的控制體系就是選用的投切并聯電容器作為無功補償?shù)氖址āo功補償準則和辦法
(1)無功補償準則我國電力管理部門早已充沛認識到無功補償?shù)闹匾裕蚨岢隽藷o功補償?shù)幕炯寄軠蕜t，以求到達杰出作用①無功補償應依據分級就地平衡的準則進行裝備，全面規劃、合理布局、分級補償、就地平衡。選用會集補償和渙散補償相結合、以渙散補償為主，高壓補償和低壓補償相結合、以低壓補償為主，靜態補償和動態補償相結合，調壓和降損相結合、以降損為主的基本準則。②電力用戶無功補償后的功率因數應到達如下要求：IOOkVA及以上高壓供電的電力用戶，變壓器一次側功率因數應到達0.95以上;其它電力用戶功率因數應到達0.90以上。③各電壓等級的變電站應依據實際需求合理裝備適當類型的無功補償設備，再依據算法計算結果確定無功補償?shù)娜萘俊Ｋb設的無功補償設備應以不引起體系諧波顯著放大為準則。
(2)無功補償注意事項①補償電容器組的中性點應不直接接地，以防止電容器組的單相電容器被擊穿而引起線路的相間短路;②無功補償設備應選用主動投切設備和過電壓保護設備，以防止過補償和電壓升高損壞電容器及其它設備;③在無功補償電容器回路上可裝設必定容量的串聯電抗器，以防止電容器容抗與體系感抗構成諧振。
(3)無功補償辦法依據上文說到的無功補償?shù)幕炯寄軠蕜t，選用無功補償設備就地無功補償、供給無功功率，就可以防止由輸電體系(電源)傳輸無功功率的弊端，然后下降網絡損耗、進步體系的傳輸功率。關于電力體系而言，在高壓側或低壓側均可進行補償。當時，國內外廣泛選用在線路上設備并聯電容器作為主要的無功補償手法。這種辦法設備方便、保護簡略、建造周期短、造價低、本身損耗小，既可以會集設備，又可以渙散設備。本文所研討的無功補償控制體系正是選用的在線路上補償電容器的辦法。這種辦法的無功補償辦法一般有三相固定補償、三相動態補償、單相動態補償?shù)汝?。
(4)無功補償設備設備方位的確定本文所研討無功補償控制體系選用的是在線路上渙散補償，即將無功補償終端設備渙散設備在供電距離遠、負荷重、功率因數低的線路上。無功補償設備設備地址的挑選應契合就地無功補償?shù)臏蕜t，而負荷在線路上的散布狀況不同，設備地址也應該不相同。關于較短的無功負荷均勻散布的配電線路，其設備方位應在線路長度的首端[2/5]處和尾端[4/5]處;關于負荷會集的線路則應挑選在負荷會集處設備。
