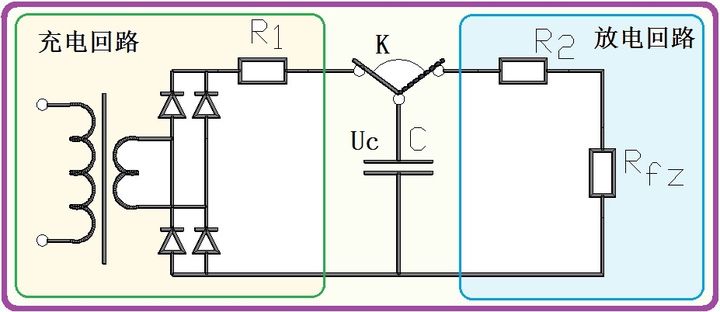

我們來看下圖：
圖中左側是電容C的充電回路，圖中右側是電容C的放電回路。充電和放電的轉換依靠開關K來實現。圖中的R1是充電線路電阻，R2是放電的線路電阻，Rfz是負載電阻。由于題主未談及充電回路，因此我們把它忽略掉，僅僅討論放電回路。
我們來設想一下，現在電容上的電壓已經充滿，電壓值為Uc。現在我們把開關K撥到右側，也即R2的左側。
我們看如下幾件事：
第一件事：電容與電阻的乘積
也就是說，電容與電阻的乘積是時間。
第二件事：放電回路分析
當放電時，電容相當于電源。根據基爾霍夫電壓KVL定律，我們有：
注意，這里的電容電壓和電容電流均是時間的函數，電壓[公式]從Uc開始逐漸減小，而電流[公式]也逐漸減小。因此電容上的電壓有如下規律：
我們令
這里的[公式]又被稱為時間常數，它的值等于放電回路的線路電阻R2與負載電阻Rfz之和，再乘以電容C得到的積。我們把這個式子代入到上式中，得到：
當上式中t=0時，
當上式中
時，
，相當于電容上的電壓已經放完了。

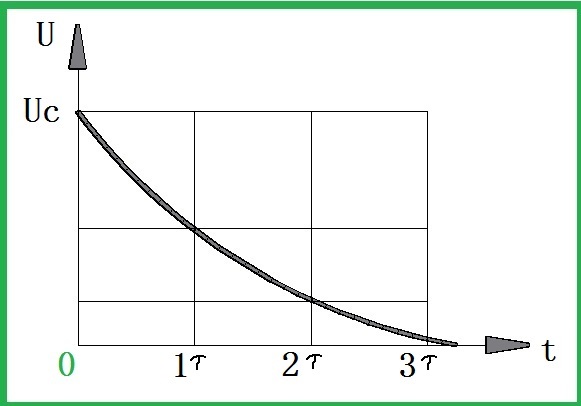

放電曲線如下：
結論：
答案是：電容放電其實是有時間性的。在時刻0，電容上的電壓為Uc，而在3倍時間常數時，電容上的電壓只有5%Uc的電壓了。
可見，電容放電的電壓值是時間的函數。
同時，在時刻零，電流最大。隨著時間的推移，電流越來越小。當時間等于5倍時間常數時，放電電流基本上等于零。
